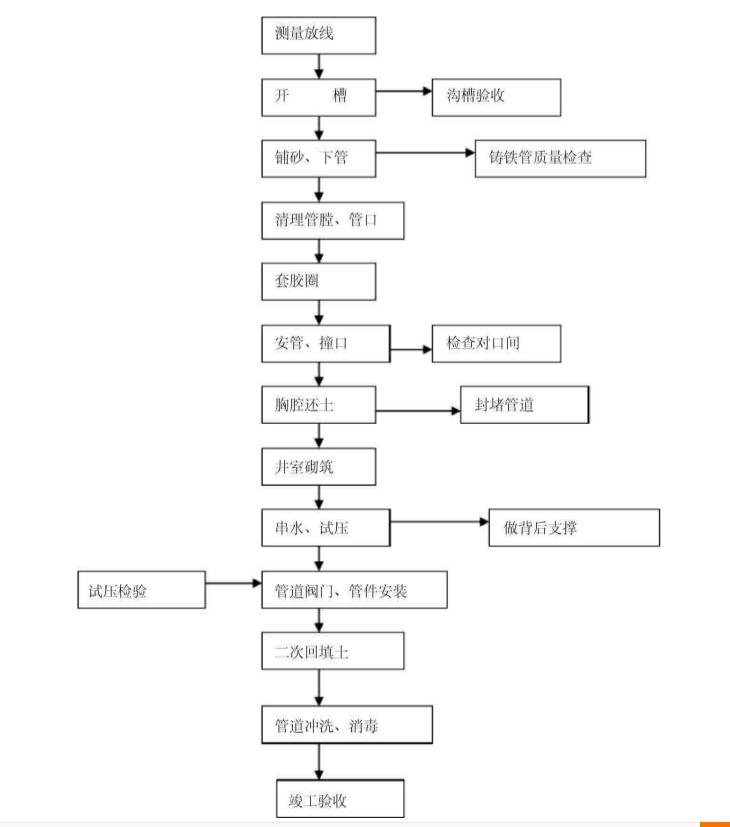

球墨铸铁管安装{胶圈借口}主要是室外埋地消防管{DN150mm},球墨铸铁管安装{胶圈接口}的工艺流程

球墨铸铁管沟槽开挖；

{A}球墨铸铁管开挖前工作

球墨铸铁管开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现有情况地下管线图纸和现场调查，统计出现情况地下管线情况，采取有效措施加以保护。

{B}沟槽开挖形式

根据设计图中设计管道的规格及埋置深刻以及规范要求来确定沟槽开挖的形式。

1.槽帮坡度的确定；槽深h＜3.0米时，槽帮坡度i为1:0.33

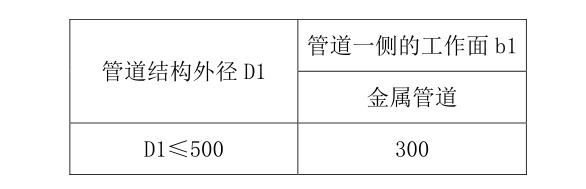

2.槽底工作面的确定；管道一侧工作面宽度详情见下表；

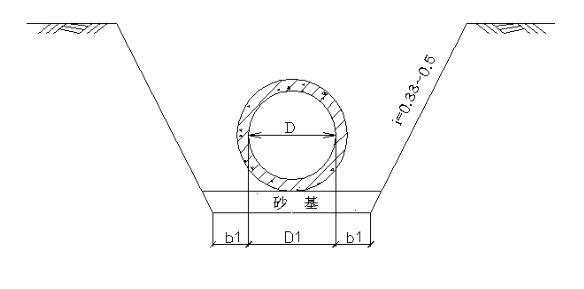

3.沟槽断面形式{见下图}

C；开挖方法

1.土方开挖采用机械开挖，槽底预留20cm有人工清底。开挖过程中严禁超挖，以防扰动地基，对于有地下障碍物{现况管缆}的低端由人工开挖，严禁破坏。

2.沟槽开挖尽量按先深后浅顺序进行，以利排水。

3.挖槽土方处置，按现场暂存，外弃相结合的原则进行，开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量等标注，暂存于现场用于沟槽回填，回填土施工前定制合理土方调配计划，做好土方平衡少土方外运及现场土方调运。

4.开槽后及时约请各有关人员验槽，槽底合格后方可进入行下道工序，如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。

{C}下管

在沟槽检底后，经核对管节，管件位置无误后立即下管，下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作大小为方便管道撞口安装为宜。

{D}清理承口

清刷承口，铲去所有粘结物，如沙子，泥土和松散图层及可能污染水质，划破胶圈的附着物。

{E}清理胶圈，上胶圈

将胶圈清理洁净，上胶圈时，使胶圈完成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭，胶圈存放注意避光，不要叠合挤压，长期存储在盒子里面，或用其他东西罩上。

{F}清理插口表面

 插口端是园角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂{洗条灵}，润滑剂均匀刷在承口内以安装好的胶圈表面，在承口外表面刷润滑剂到插口坡口处。

{G}接口

承口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口，并注意撞口一定要撞到白线的位置，保证角度3度。

{H}检查

第一节管与第二节管安装要准确，管子承口朝来水方向，安完第一节管后，用钢丝绳和手扳葫芦将它锁住，以防止脱口，安装后，检查插入口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。

{I}球墨铸铁管安装注意事项

1.管子需要截短时，插口端加工成坡口形状，割管必须用球墨铸铁管专用切割机，严格采用气焊。

2.上胶圈之前注意，不能把润滑剂刷在承口内表面，不然会导致接口失败。
